Типовая структура сети ZigBee

Теперь остановимся на структуре самой сети ZigBee и типах устройств, которые в ней могут быть.

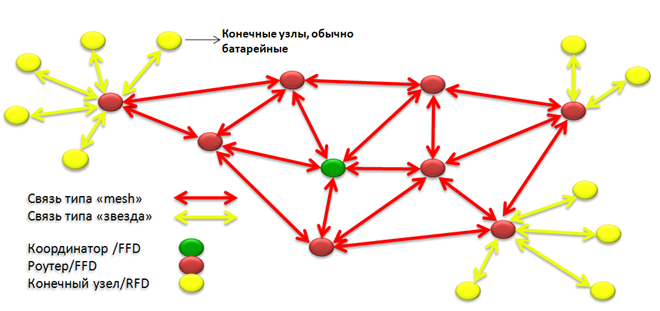

Типовая структура сети ZigBee

Координатор — это узел, организовавший сеть. Именно он выбирает политику безопасности сети, разрешает или запрещает подключение к сети новых устройств, а также при наличии помех в радиоэфире инициирует процесс перевода всех устройств в сети на другой частотный канал.
Роутер — это узел, который имеет стационарное питание и следовательно может постоянно участвовать в работе сети. Координатор также является роутером. На узлах этого типа лежит ответственность по маршрутизации сетевого трафика. Роутеры постоянно поддерживают специальные таблицы маршрутизации, которые используются для прокладки оптимального маршрута и поиска нового, если вдруг какое-либо устройство вышло из строя. Например, роутерами в сети ZigBee могут быть умные розетки, блоки управления осветительными приборами или любое другое устройство, которое имеет подключение к сети электропитания.
Конечное устройство — это устройство, которое подключается к сети через родительский узел – роутер или координатор – и не участвует в маршрутизации трафика. Все общение с сетью для них ограничивается передачей пакетов на «родительский» узел либо считыванием поступивших данных с него же. «Родителем» для таких устройств может быть любой роутер или координатор. Конечные устройства большую часть времени находятся в спящем режиме и отправляют управляющее или информационное сообщение обычно только по определенному событию (нажатие кнопки выключателя, открытие окна или двери). Это позволяет им долго сохранять энергию встроенного источника питания.

Так как конечные устройства большую часть времени находятся в спящем режиме и просыпаются лишь для опроса родительского узла на наличие сообщений для себя, либо для передачи данных, то это позволяет экономно расходовать энергию батареечного источника питания.

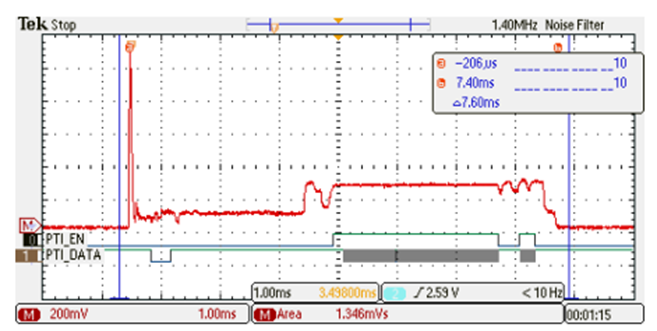

Передача зашифрованного пакета длинной 27 байт

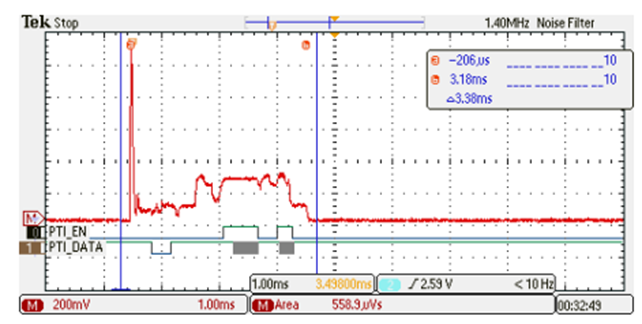

Опрос родительского узла
